前回<ThinkPad X260のキーボード交換を実施 - treedown’s Report>でキーボード交換したX260が、追加でCMOS電池の交換が必要になったので、再び作業を実施することになりました。その様子をご報告です。

前回同様、ベースカバーアセンブリーを外す前に内蔵バッテリの無効化を実施します。
※画面は使い回しです。

UEFIのDisable Built-in Batteryで

バッテリを無効化します。

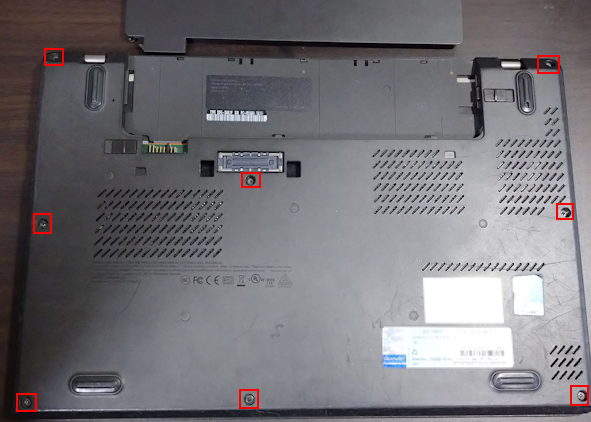

保守マニュアルに沿ってベースカバーアセンブリーを外していきましょう。

ここら辺はもう慣れてきました。

ここまでは前回と同じです。

ベースカバーアセンブリーを外した後、緩めるネジが前回と変わってきます。

今回は内蔵バッテリを取り外します。

内蔵バッテリはネジ×3本で固定されています。

また、内蔵バッテリの接続コネクタはWi-Fiモジュールの隣にあるコネクタとなります。

これを取り外すと、CMOS電池が触れるようになります。

バッテリの下スペースに収納されているのがCMOS電池です。

ケーブルは上図左上のコネクタになります。ここを既存のCMOS電池を取り外して、新しい電池と交換します。電池のケーブルを隙間から通すためシステムボードを固定しているネジを一本緩めるor外すほうが作業がしやすいです。

簡単ですが、これで電池交換が完了です。

電池交換完了後はUEFI（BIOS）が初期化されています。システムクロックや各種設定はクリアされていますので、再設定が必要になります。

必要な項目を再設定して起動確認ができた所で作業完了となります。
