ThinkPadX390のSSD換装

前回<ThinkPad X1 CarbonのSSD換装 - treedown’s Report>に引き続き、今度はThinkPad X390のSSDを換装してリカバリを実行してみたのでご報告です。
概ね同じでしたが、ちょっとだけ違いがありました。

ThinkPad X390

ThinkPad X280に続くXシリーズのモバイル向けThinkPad。
X300以来の13インチ液晶搭載の機種で後継機のX13に続いています。

X1 Carbonはフラグシップなのに対して、こちらは多少価格は抑えめのモバイルPC。型番は20Q1S5DK00となっています。

これをSSD換装し、リカバリディスクで初期インストールすることになりました。

事前準備

前回同様、内蔵バッテリのモデルのため、内蔵バッテリ無効化を実施します。

UEFI(BIOS)起動から内蔵バッテリの無効化を選択していきます。


ん?X1 Carbonと違って、UEFI画面が今風のマウスが使えるタイプになっています。たぶん右下の「Graphical」が選択されているためだと思います。(もう一つの選択肢は「SimpleText」)

ただカテゴリは同じで、configからPowerを選択して、


Powerメニューから「Disable Built-in Battery」を選択して、内蔵バッテリが無効化された状態でシャットダウンします。

シャットダウン後に、ひっくり返してネジを外していきます。

SSD交換

内蔵バッテリを無効化したところで、SSDを換装していきます。

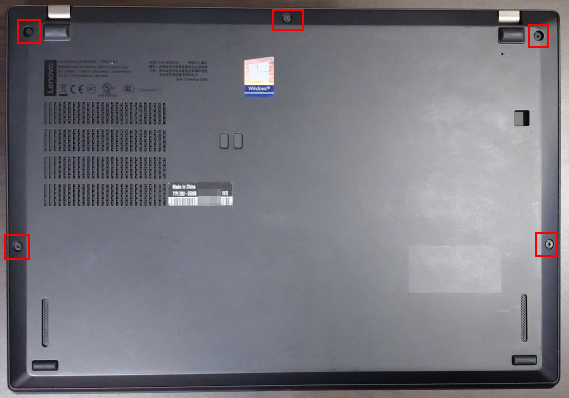

ThinkPad裏面からネジの位置を確認。


ネジはX1 Carbonと変わらない位置でした。五本を順番に緩めていき外します。紛失防止のためカバーから外れないようになっているので、緩めばOKです。

ネジを外した後には各部の爪を外していきます。ちょっと中央付近の爪が硬くて取り外しに難儀しましたが、何とか外れました。

カバーを取り外すとこのようになっています。


右上にSSDが確認できます。と、その前に取り外しに苦労したカバー部分の爪を確認してみます。

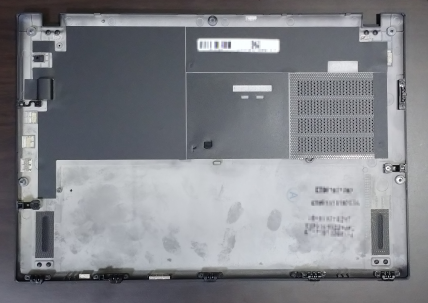

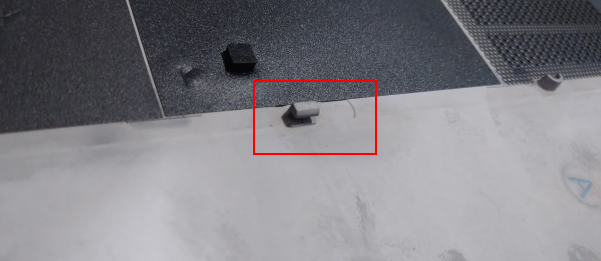

こっちがカバー部分です。爪は中央部分の黒と灰色の境目にありました。拡大図。


この爪が硬くてなかなかカバーが外れない要因となっていた爪です。何とか折らないで済みました。

では本題に戻って、

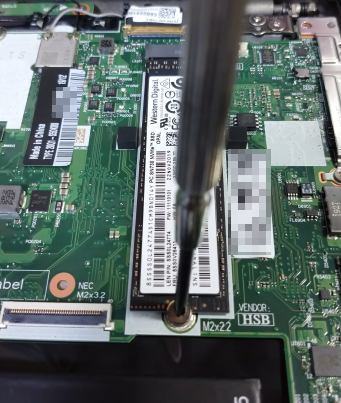

SSDを取り外していきます。X1と同様にネジ一本でとまっています。

取り外したSSDから

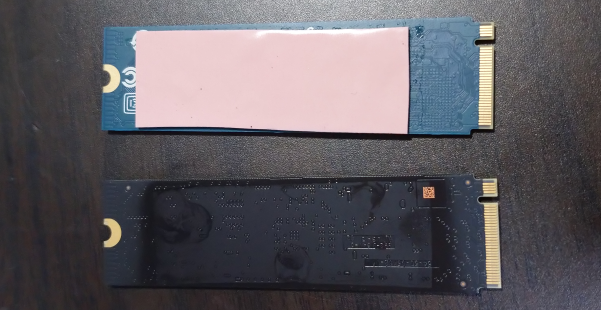

冷却パッドを換装側に張り直します。

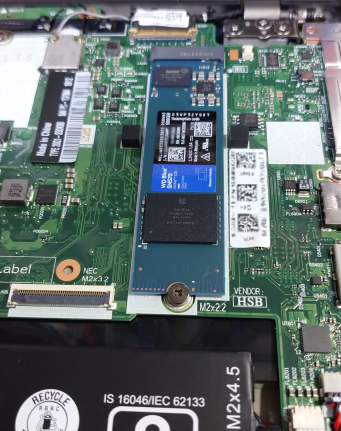

両方同じM.2 2280 NVMeの片面チップSSD(前回と同じWD製のWDS500G3B0C-EC)なので特に問題なく取り付けまで完了。


これでSSD換装が完了しました。

SSD取り付け後

SSD換装後、元の手順でカバーをしていきます。

パームレスト側に爪があるので、ヒンジ側を固定する前にパームレスト側の爪の部分をしっかりと取り付けした後で、ヒンジ側の爪を押し込んでいくことになります。(あと堅い中央の爪も)

パームレスト側が手前の場合、写真のように奥から手前にスライドさせて爪を引っ掛けます。


これがなんだかなかなかしっくり入らずに苦労しました。何回かやっている内に

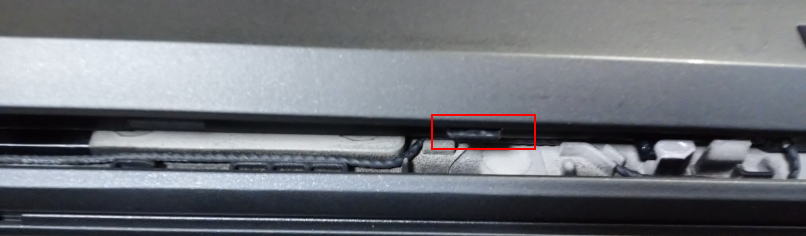

このように隙間なくピッタリと入ってくれました。パームレスト側の爪がこの状態になってから、ヒンジ側や側面、中央の爪を押し込んでいきます。

爪の引っ掛かりがちゃんと出来たところで、五本のネジを締めていきます。これで完成。

完成後は

ThinkPad E14のリカバリメディア作成 - treedown’s Report

の手順で作成したリカバリメディアを使用して、

Lenovoリカバリメディアを使ってシステムを復元してみる - treedown’s Report

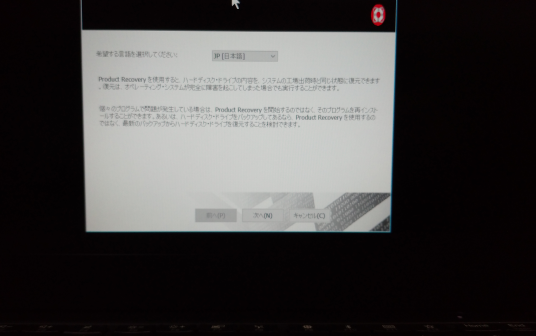

の手順でOSリカバリを実施しました。

ここの手順では特に引っ掛かることもなく、すんなりリカバリ完了。
