M.2 SSDって何種類かあって難しい…

今日はM.2のSSDを使おうと思って失敗してしまったことをご報告します。
いままで知らなかったのですが、M.2のSSDには二種類ある、ということを、初めて知りました。(使ってなかったもんですから)

接続端子の形状

簡単に言えばこの「接続端子の形状が二種類(正確には三種類)ある」という点で失敗をしていました。

「裸族のインナーforM.2」というアイテムをAmazonで購入して、さっそく届いた、さて使おうか、と思ったら…。

パッケージにこんな表示が。

f:id:treedown:20171103172359p:plain
ん?

あるのは三種類
M-Key:細い方が5PinでPCI Express
B-Key:細い方が6PinでSATA接続
B&M-Key:B-KeyとM-Keyの両方いける

で、いざ使おうとしていたM.2のSSDは…

f:id:treedown:20171103172509p:plain
あ…、これはM-Keyですね。
てことは…、使えない、ということになります。ショック、ガックシ。

夢であってくれ、と思い、いろいろ調べてしまいました。

例えば、

ご利用のシステムがWD Black PCIe SSDをサポートしているかどうかを確認する方法 | WD サポート

どうあっても、B-Keyの機器ではM-KeyのSSDは使えません。
上記ページで挙げられているWD Black PCIe SSDを利用するためにはスロットがM-Keyを備えたM.2コネクタが用意されていないと使えない、ということになります。逆もまた真なり。

参ったな、で買い直し。

で、仕方なく買い直し。

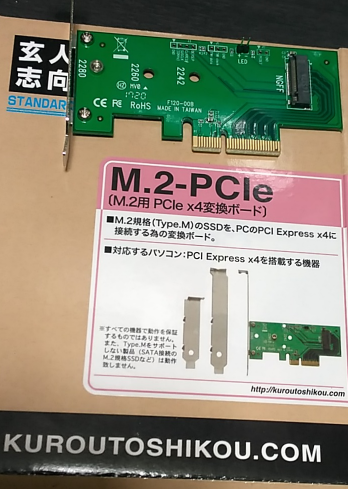

購入したのは「玄人志向 STANDARDシリーズ PCI-Express x4接続 M.2スロット増設インターフェースボード M.2-PCIE 」です。
https://www.amazon.co.jp/gp/product/B00IUF54JO/ref=as_li_qf_sp_asin_il_tl?ie=UTF8&tag=treedown-22&camp=247&creative=1211&linkCode=as2&creativeASIN=B00IUF54JO&linkId=266baa8ef7ad6d04d928ee01dcbd7da9

これを用意しました。
M.2(Type 2280-xx-M) と記載があり、写真を拡大してピンの数を数えても大丈夫そうに見えます。
これならM-Keyで利用できそう、さっそく購入。

f:id:treedown:20171103172953p:plain

で、後日届きました。使ってみたところあっさり認識。
(ただしBIOS(UEFI)では表記されなくてちょっと焦ったけどOS上からは見えました。)

分かりにくいなぁ、と思ったM.2 SSD

今回の失敗点としては「M.2 SSD」と表記されているSSD製品にまさかの
M型(M-Key、Mキー)とB型(B-Key、Bキー)の二種類、加えて、B&Mという両対応(B&M-Key、B+Mキー)という両対応の全三種類が存在していて、まさか物理形状が相違する三タイプ(一つはコンパチブルとはいえ)が存在している、などと夢にも思わなかった、ということから始まります。

で、思ったのは多くの製品が「M.2対応」という表記があるのですが、MキーかBキーかが分からないことが多いこと、何ともはや。

一つの見分け方としては、「NGFF」という表記があるかどうかなのか?と思ったんですが、いやでも、NGFFと記載があってもM専用やB専用ってのも見たような気がしてきました。NGFFはM.2規格を表記しているだけってことなんですかね?まだ自分の知識になってない模様。

ひとまずBキー(とM+Bキー)ならSATA接続で使えるっぽい、MキーのSSDはPCI Expressで使えるっぽい、USB外付けはSATAからの変換が主流だから外付けキットならおしなべてBキーって思っておいた方がいい、という感覚です。

うーん、これって常識なんでしょうかしら。とりあえず今回買い物に失敗して学びました。
